제품소개
보다 발전된 기술로 보다 정교한 제품을 생산합니다.
| 제품설명 | |
|---|---|

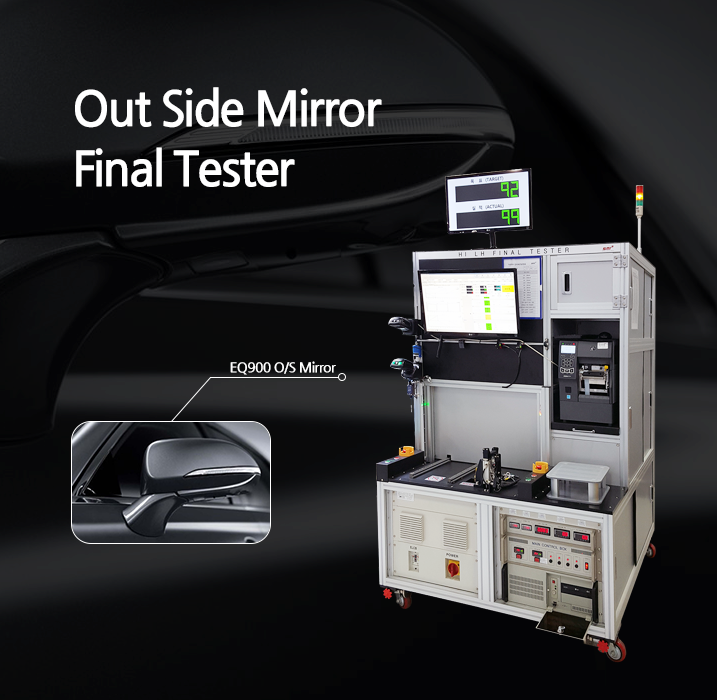

| 설명 | 본 검사기는 현대자동차에서 생산하는 프리미엄 차종 EQ900의 Out Side Mirror의 전수 검사를 목적으로 제작된 설비로써 업그레이드된 HD급 LVDS카메라 및 Smart Connector(Lin통신) Mirror각도 등을 종합적으로 검사하는 설비이다. |
| 검사항목 | |
|---|---|
| 항목 | 1. 제품사양 검사(크롬,수지) |
| 2. Open/Short 검사 | |
| 3. 전동접이 검사(위치,전류) | |
| 4. 턴시그널 램프 검사(전류,점등) | |
| 5. 로고램프 검사(전류,점등,패턴,이물) | |
| 6. 미러각도 검사(상,하,좌,우) | |
| 7. 미러 평,곡경 검사 | |
| 8. 미러 메모리 검사 | |
| 9. 미러 경고문 검사(크기,패턴,위치) | |
| 10. 카메라 검사(전류,컬러,패턴) | |
| 11. 히터 검사(전류) | |
| 12. ECM 검사(전류, 밝기) | |
| 13. 외기온도센서 검사 | |
| 14. 스마트 커넥터 프로토콜 검사 | |
| Major Features | |
|---|---|
| Features | HD급 LVDS 카메라 검사 |
| Scanner 1D/2D | |
| Printer 300DPI | |
| Smart Connector(Lin4.1) | |
| 24” Monitor | |
| Printer 300DPI | |
| Specification | |
|---|---|
| Main Power | AC 220V / 50~60Hz |
| Size, Weight | 1200x1430x1820 |
| 350Kg | |
| Test Voltage | 0~30V 가변, ±10mV |
| Current Spec | 0~3A, ±0.1mA |
| Test Mirror Angle | ± 15°(좌,우,상,하) |
| EXT Temp Sensor | -40° ~ +150°, ±0.5° |
